1700C خلاء بالا کوره لوله سه منطقه کوره لوله CVD با فلنج های خنک کننده آب

خلاصه محصول برای کوره لوله 3 منطقه ای

PTC D100/1500/17/3 یک کوره لوله سه منطقه ای بزرگ OD100mm با گواهینامه CE با فلنج مهر و موم و دستگاه های خنک کننده آب کامل است.هر منطقه گرمایش است 20 "در طول و توسط سه دقیق کنترل شده 30 بخش از کنترل کننده های دمای دیجیتال به طور مستقلمناطق گرمایش با عناصر قدرتمند 1800 MoSi2 تا 1700 °C گرم می شوند. کوره لوله می تواند گرادیانت حرارتی مختلف را با تنظیم دمای سه منطقه ایجاد کند.این یک کوره عالی برای آماده سازی مواد کاربردی تحت گرادیانت حرارتی است، و همچنین می تواند برای رشد نانو یا فیلم توسط CVD استفاده شود.

ویژگی های اصلی

• Tmax 1700 °C
• سه منطقه گرمایش مستقل، طول کامل 1500mm
• ساختار فولادی دوگانه، اتاق کوره غیر تقسیم شده برای محافظت از حداقل از دست دادن گرما
• چندین فرآیند اتمسفر در یک چرخه واحد در دسترس است
• حداکثر سطح خلاء به دست آوردن 10E-3 torr با پمپ مولکولی کار می کنند
• اتاق عایق فیبر با عناصر گرمایشی قدرتمند MoSi2 درجه حرارت یکسانی را تضمین می کند درجه حرارت یکسانی را تضمین می کند
• کنترلگر دما Shimaden PID با 30 بخش قابل برنامه ریزی
• فلانژ های مهر و موم خلاء SS304 با دریچه ها و فشار سنج
• پشتیبانی دو فلنج فراهم می کند مهر و موم بهتر و عمر طولانی تر لوله
• ترموپول طولاني عمر نوع B
• گواهینامه CE، استاندارد

منحنی های رامپ، مسکن و خنک کننده برای کوره های لوله CVD سری 1700

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• حفاظت از گرم شدن بیش از حد خاموش کوره لوله اگر دمای خارج از محدوده قابل قبول است (به دستورالعمل کنترل کننده مراجعه کنید) یا زمانی که ترموپول شکسته است یا خرابی
• حفاظت از شکست برق، بلافاصله پس از نقطه شکست، هنگامی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

گالری محصولات

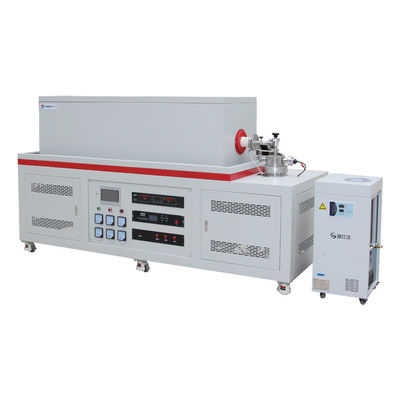

چشم انداز جلویی برایکوره لوله CVD منطقه 31700 درجه سانتیگراد

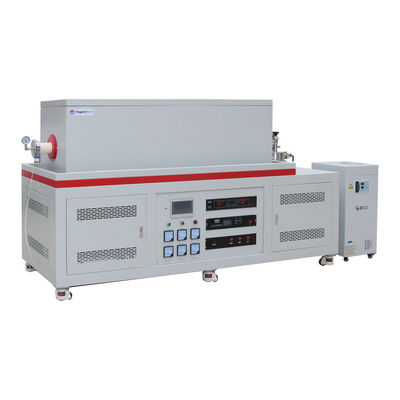

منظره جانبیبرای 1700Cکوره لوله CVD منطقه 3با دستگاه خنک کننده آب

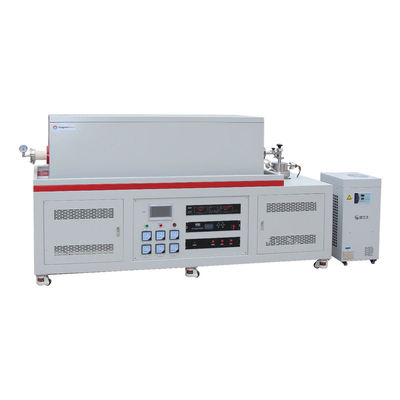

جزئیاتبرای1700Cکوره لوله CVD منطقه 3با فلنج خنک کننده آب و واحد پمپ مولکومر

مشخصات فنی

يادداشت هاي درخواست

• هیچ گاز منفجره ای مانند هیدروژن یا متان را در لوله کوره بدون کنترل و نظارت ایمنی لازم پر نکنید
• کوره های لوله ای 1700C با لوله آلومینا برای استفاده در خلاء و فشار پایین طراحی شده اند؛ 0.2 بار / 3 psi / 0.02 MPa
• برای به حداقل رساندن نرخ ترک لوله های سرامیکی، لطفا موقعیت را تغییر دهید (چهار نقطه را بر روی لوله علامت گذاری کنید) هر دسته
• ترک های کوچک ممکن است در سطح سرامیک های آتشگیر در طول استفاده طولانی ظاهر شود. این یک اتفاق طبیعی است و ترک ها را می توان با پوشش آلومینیوم ترمیم کرد

مقایسه اندازه
