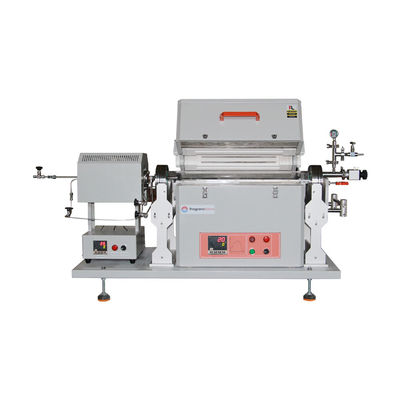

کوره لوله کوارتز 1100C با سوبلیماتور پیشگام جامد برای لایه های 2D CVD TMD

خلاصه ی محصول برای کوره لوله ای آکسیداسیون دیفوسشن حرارتی

PTC D110/440/12NG یک کوره لوله CVD کمپکت 1100 درجه سانتیگراد با یک تکیه کننده سبلیماتور پیشرو است.کاملا چهار کانال ورودی گاز ساخته شده بر روی sublimation است که اجازه می دهد که تغذیه از گاز های مختلف به حمل بخار منبع به بخار اصلی برای تجزیه بیشتر و رسوب. ثابت کننده نگهدارنده نمونه نصب شده بر روی فلنج راست برای بارگذاری / تخلیه آسان نمونه قابل حرکت است.

ویژگی های اصلی

• سیستم کوره CVD فشرده با:
• 4.33" O.D x 4.05" I.D x 29.13" طول لوله کوارتز (OD 110 x ID 103 x L 740, mm)
• حداکثر دمای کاری 1100°C با دقت +/- 1°C
• فلنج خنک کننده آب در سمت راست برای بارگیری آسان نمونه قابل حرکت است
• فلنج خنک کننده آب در سمت چپ بین بخاری و کوره برای ورودی گاز از پیش گرم و مهر و موم استفاده می شود
• چهار کانال ورودی گاز (۱/۸" لوله Dia و لوله نصب ساخته شده در فلنج سمت چپ)
• یک گرم کننده کوچک به فلنج سمت چپ کوره متصل می شود تا گاز ورودی، مایع یا مواد شیمیایی جامد را به تبخیر بیندازد که سپس به کوره CVD تحویل داده می شود:
• لطفاً برای جزئیات بیشتر روی تصویر سمت چپ کلیک کنید:
• 1.2'O.D x 6'L لوله SS به عنوان اتاق گرمایش
• خلاء مهر و موم شده 1" ID لوله کوارتز کوچک در داخل بخاری (تصویر 2)
• حداکثر دمای کار 400 درجه سانتیگراد (بر اساس درخواست گرم کننده 1000 درجه سانتیگراد در دسترس است)
• فلنج در سمت چپ برای مهر و موم گاز و ورودی است

منحنی های ریمپ، مسکن و خنک کننده برای کوره های آزمایشگاهی سری 1200

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• حفاظت از گرم شدن بیش از حد خاموش کوره لوله اگر دمای خارج از محدوده قابل قبول است (به دستورالعمل کنترل کننده مراجعه کنید) یا زمانی که ترموپول شکسته است یا خرابی
• حفاظت از شکست برق، بلافاصله پس از نقطه شکست، هنگامی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

گالری محصولات

دستگاه سبلیماتور پیشرو برای کوره لوله CVD

مشخصات فنی

يادداشت هاي درخواست

• هیچ گاز منفجره ای مانند هیدروژن یا متان را در لوله کوره بدون کنترل و نظارت ایمنی لازم پر نکنید
• کوره های لوله ای آزمایشگاهی با لوله کوارتز برای استفاده در خلاء و فشار پایین < 0.2 bar / 3 psi / 0.02 MPa طراحی شده اند
• ترک های کوچک ممکن است در سطح سرامیک های آتشگیر در طول استفاده طولانی ظاهر شود. این یک اتفاق طبیعی است و ترک ها را می توان با پوشش آلومینیوم ترمیم کرد

مقایسه اندازه
