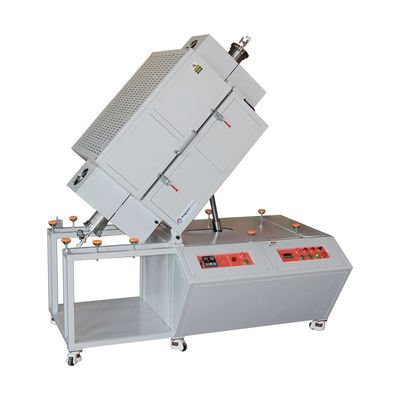

کوره لوله ای بزرگ عمودی 1200C با لوله فلزی OD300mm

خلاصه ی محصول

PTR D300/600/12 یک منطقه بزرگ گرمایش گرمایش واحد، خم و چرخش لوله کوره است، بدن کوره می تواند به 90°/ عمودی خم،کوره با دو اتاق نیمه دایره ای طراحی شده است که دارای سیم پیچ آلیاژ است.. لوله کوره ساخته شده از لوله فولاد ضد زنگ 310SS با ساخته شده در تیغه مخلوط، حجم بارگذاری موثر 10L است، و سرعت چرخش می تواند محدوده 0.1-5rmp تنظیم شود.به ویژه برای فرآیند درمان حرارتی مواد دانه دار مناسب است، مانند اکسید سرامیکی و پودر گرافیت و غیره

ویژگی های اصلی

• Tmax 1200°C
• کوره لوله ای یک منطقه گرمایش، چرخش، شیب دار، عمودی
• درب کوره دستی با کمک میله های هیدرولیکی
• اتاق عایق فیبر سرامیکی با سیم گرمایش جاسازی شده
• 310SS لوله با ساخته شده در تیغه مخلوط، حجم بار 10L، سرعت چرخش 0.1-5rmp
• تجهیزات خنک کننده هوا در هر دو پای لوله
• فلانج مهر و موم SS304 با ورودی و خروجی گاز
• ترموپول نوع N
• کنترل کننده PID دیجیتال با 30 بخش قابل برنامه ریزی
• پشتیبانی دو فلنج فراهم می کند مهر و موم بهتر و عمر طولانی تر لوله
• گواهینامه CE

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• محافظت از گرم شدن بیش از حد کوره را خاموش می کند اگر دمای خارج از محدوده قابل قبول باشد (به راهنمای کنترل کننده مراجعه کنید) یا وقتی ترموپول شکسته یا نقص داشته باشد.
• حفاظت از وقفه برق بلافاصله پس از نقطه وقفه، زمانی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

جزئیات محصول

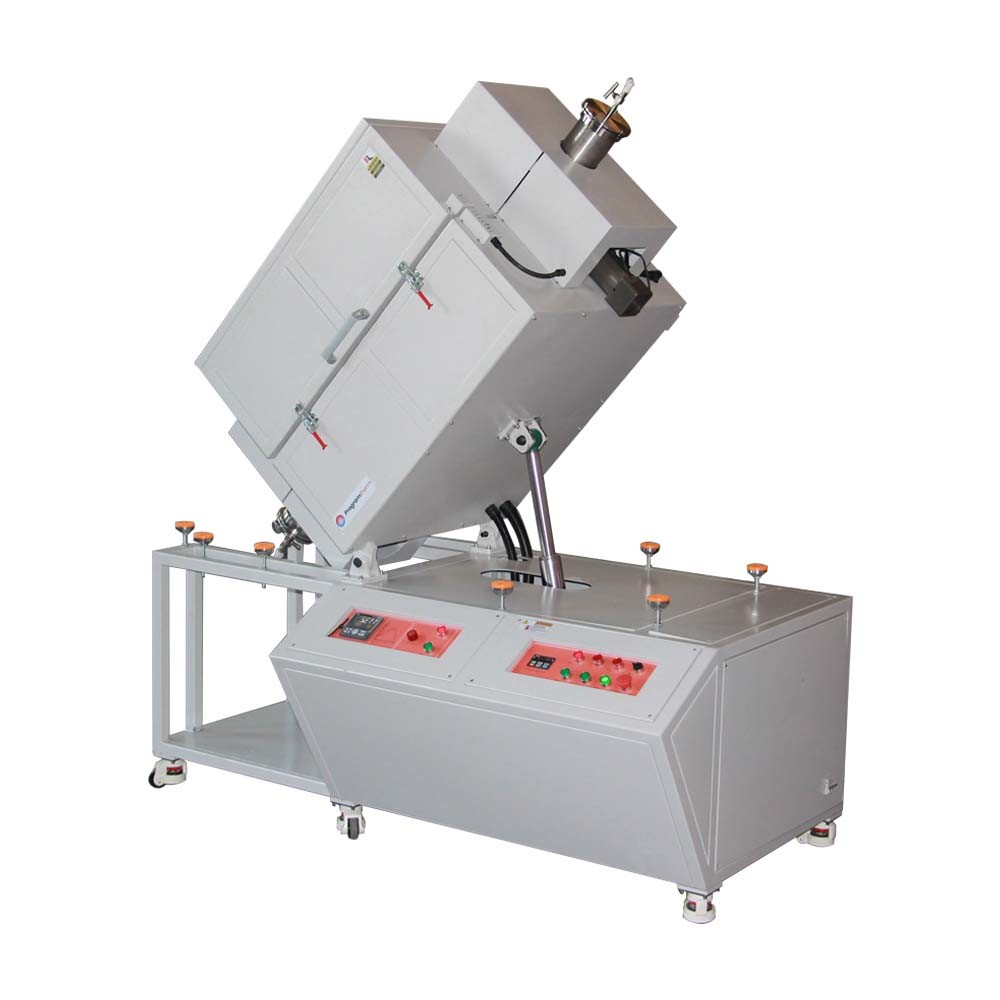

کوره لوله ای بزرگ عمودی 1200 درجه سانتیگراد

• کوره لوله چرخشی عمدتا شامل هفت بخش به عبارت از بدن کوره، 310S لوله پردازش، فلنج های مهر و موم، سیستم تامین گاز، سیستم بلند، سیستم چرخش و سیستم کنترل دمای
• پوسته فولادی بیرونی کوره با ترشح و فسفات، پوشش پودری محیط زیست در سطح، مقاومت در برابر خوردگی و اکسیداسیون، فن خنک کننده داخلی،دمای سطح Rt+45°C
• ظاهر زیبا، ISO، مطابقت CE

اتاق گرمایش با لوله فلزی برای کوره لوله 1200 درجه سانتیگراد

• کوره از دو مواد فیبر سرامیکی نیمه دایره ای ساخته شده است، که در خلاء فیلتر شده و به طور محکم در یک قطعه متصل شده است. سیم مقاومت آلیاژ HRE با دمای تا 1200 درجه سانتیگراد
• طول منطقه گرمایش 600mm و OD 300mm لوله فلزی
• لوله پردازش از لوله جوش 310S ساخته شده است، لایه برداری سطح، مقاوم در برابر حرارت 1100 °C، لوله گرمایش متوسط OD300mm، منطقه غیر گرمایش OD120mm،3 بادکنک حرکت افقی با فاصله مساوی در داخل لوله جوش داده شده است، مواد به طور مساوی در طول فرآیند چرخش گرم می شوند. سرعت چرخش می تواند تنظیم شود.

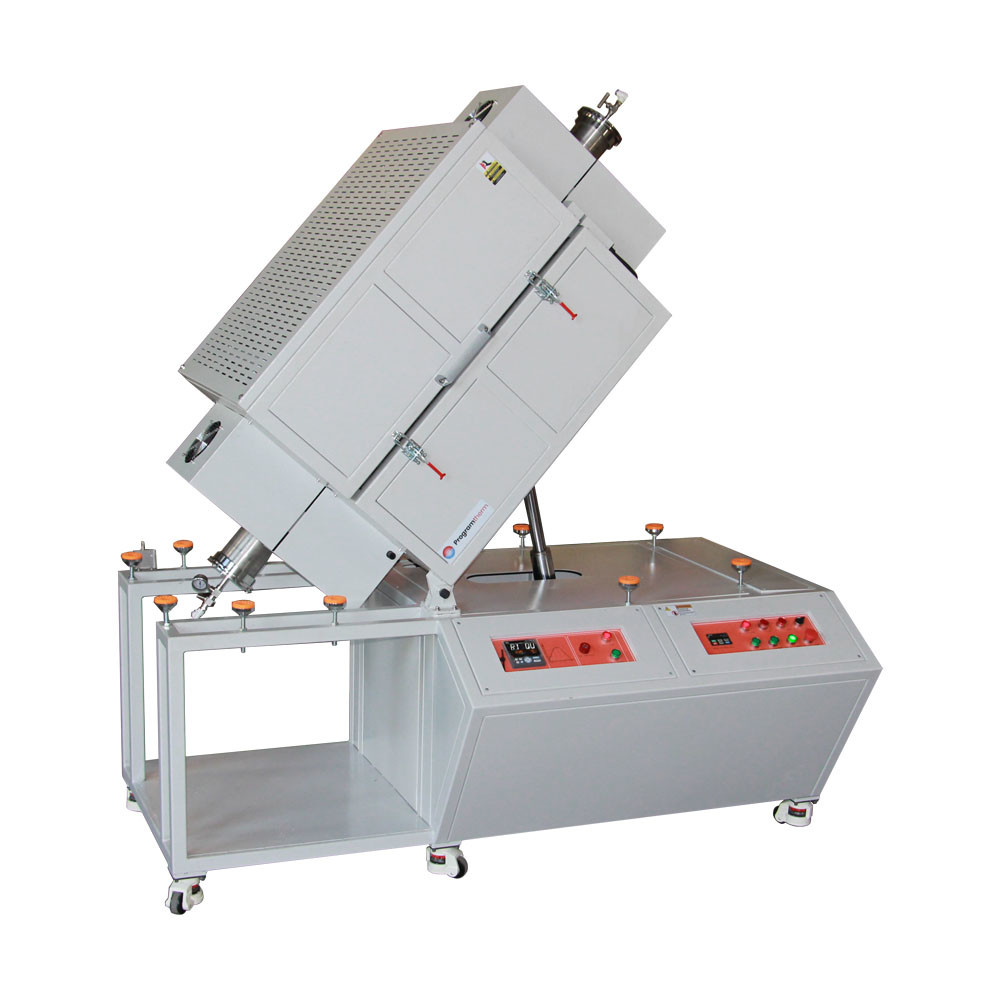

• مجهز به یک ایستگاه هیدرولیک و سیلندر هیدرولیک، بدن کوره می تواند به 90 ° برای تخلیه آسان خم شود.
• ترموکوپل نوع N در بالای اتاق کوره

304SS فلانج مهر و موم، پشتیبانی لوله کوره، 1/4 "باجودا نوزل گاز

• مجهز به لوازم جانبی فلانج مهر و موم SS304 برای بارگذاری و تخلیه سریع مواد، با حلقه های مهر و موم لاستیک فلورین مقاوم در برابر درجه حرارت بالا
• ورودی و خروجی هوا از نوزل هوا G1 / 4 اینچی استفاده می کند که می تواند به یک لوله PTFE با قطر بیرونی 8 میلی متر متصل شود.
• مجهز به سیستم خنک کننده هوا در بالای پای لوله

برنامه های گرمایش برای کوره بزرگ لوله چرخشی عمودی 1200 درجه سانتیگراد

• 32 بخش قابل برنامه ریزی، سرعت گرمایش 1-20C / دقیقه به طور آزاد تنظیم می شود
• عایق گرمایی خوب، خنک کننده طبیعی، خنک کننده ملایم
• صفحه نمایش لمسی 7 اینچ اختیاری است، برنامه های گرمایش می تواند به موقع نشان داده می شود، و دانلود

مشخصات فنی

يادداشت هاي درخواست

• فشار لوله کوارتز باید کمتر از 0.02MPa باشد
• منبع گاز باید دریچه کاهش فشار را مجهز کند
• قبل از پر کردن گازهای کاهش مانند H2، باید پمپ هوا از لوله
• هنگام پر کردن گاز از ورودی گاز در لوله، باید مطمئن شوید که شیر خروجی گاز باز است

مقایسه اندازه
