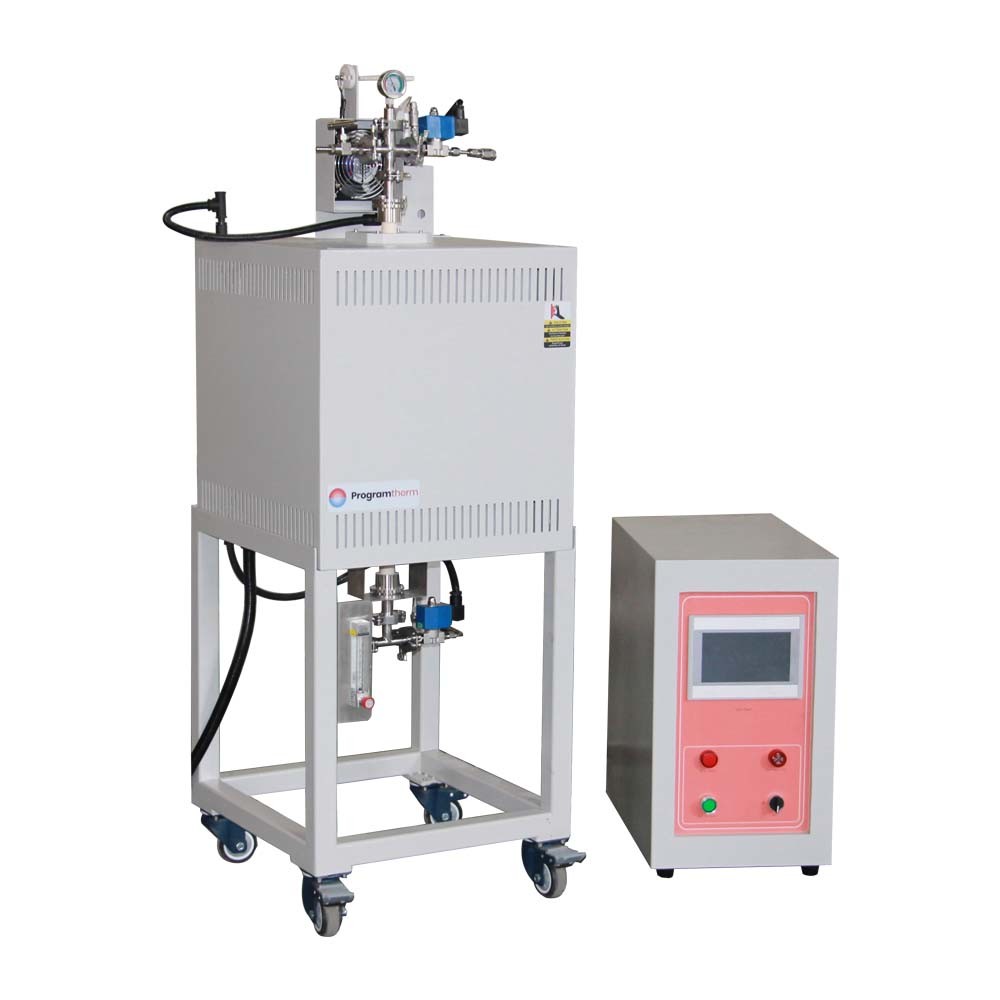

کوره لوله هیدروژن عمودی 1400 درجه سانتیگراد با دستگاه روشنایی و لوله آلومینیوم OD40

خلاصه ی محصول

PTV D40 / 300/14 یک کوره لوله هیدروژن عمودی سفارشی با جابجایی اتوماتیک گاز PLC و روشن شدن گاز دم است. ویژگی های یک لوله پردازش آلومینیوم 40 میلی متر قطر، عناصر گرمایشی SiC،دمای کوره لوله عمودی توسط یک کنترل کننده قدرت SCR با دقت بالا با دقت +/-1C و برنامه های 32 بخش کنترل می شودآن را برای درمان حرارتی انواع مختلف مواد جدید تحت هیدروژن و یا دیگر شرایط گاز تا 1400C طراحی شده است.

ویژگی های اصلی

• Tmax 1400°C
• واحد منطقه گرمایش، عمودی هوا هیدروژن کوره لوله ای
• کابینت کنترل فردی، اتمسفر هیدروژن
• سیستم جایگزینی گاز کاملا خودکار کنترل شده توسط PLC و دستگاه H2ignition
• مجهز به دریچه یک طرفه و دریچه باز کن برای کار ایمنی H2
• ترموپول نوع S
• عناصر گرمایشی قوی نوع U SiC، سرعت گرم کردن سریع
• فلانژ های مهر و موم خلاء SS304 با دریچه ها و فشار سنج
• 99.5٪ لوله آلومینا
• PID دیجیتال قابل برنامه ریزی 32 بخش با دقت +/-1C
• استاندارد CE

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• محافظت از گرم شدن بیش از حد کوره را خاموش می کند اگر دمای خارج از محدوده قابل قبول باشد (به راهنمای کنترل کننده مراجعه کنید) یا وقتی ترموپول شکسته یا نقص داشته باشد.
• حفاظت از وقفه برق بلافاصله پس از نقطه وقفه، زمانی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

جزئیات محصول

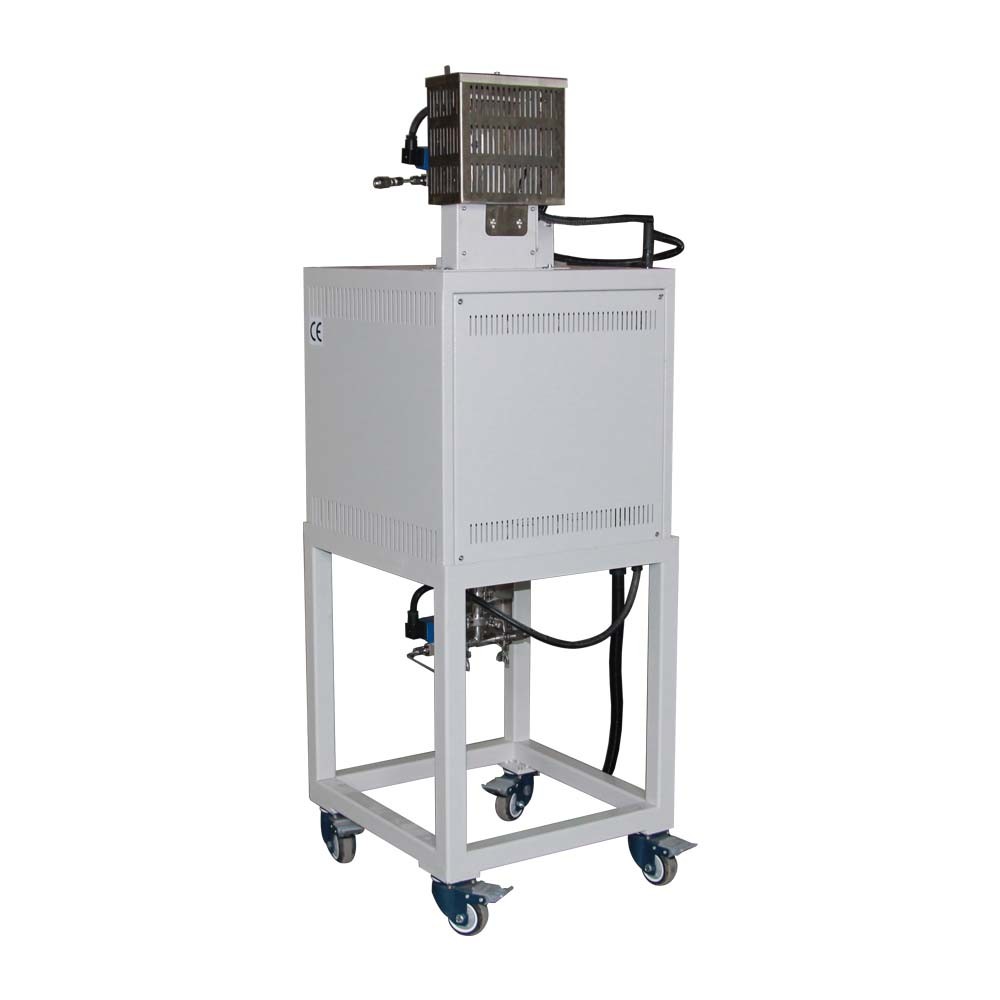

1400°C واحد گرمایش منطقه عمودی کوره لوله هیدروژن

• کوره لوله هیدروژن عمودی به طور عمده شامل هفت بخش است: بدن کوره، لوله آلومینیوم، قطعات فلنج مهر و موم، سیستم تامین گاز، سیستم روشنایی،سیستم کنترل دمای PLC و پشتیبانی موبایل
• پوسته فولادی بیرونی کوره با ترشح و فسفات، پوشش پودری محیط زیست در سطح، مقاومت در برابر خوردگی و اکسیداسیون، فن خنک کننده داخلی،دمای سطح Rt+45°C
• ظاهر زیبا، ISO، مطابقت CE

سیستم کنترل PLC برای کوره لوله هیدروژن عمودی 1400 درجه سانتیگراد

• صفحه نمایش لمسی 7 اینچی، کابینت کنترل فردی
• PLC اتوماتیک جابجایی گاز و سوخت گاز دم
• مجهز به یک ماژول کنترل از راه دور

سیستم تامین گاز دو کانال

• مجهز به لوازم جانبی فلانژ SS304 با باز شدن سریع برای بارگذاری و تخلیه سریع مواد، با حلقه های مهر و موم لاستیک فلورین مقاوم در برابر دما
• دریچه سولنویدی برای پر کردن گاز. ورودی و خروجی هوا از نوزل هوا G1 / 4 اینچی پگودا استفاده می کند که می تواند به یک لوله PTFE با قطر بیرونی 8 میلی متر متصل شود. خلاء حداکثر می تواند به 10 * -7torr برسد
• مجهز به براکت فلنج قابل تنظیم برای اطمینان از عملکرد امن و پایدار لوله کوره

دستگاه روشن کردن هیدروژن

• تجهیزات دستگاه هیدروژن، گاز کاهش در خروجی گاز سوزانده می شود
• هنگامی که ترموپول تشخیص می دهد که دمای پایین تر از مقدار تنظیم شده است (به 200-300 درجه تنظیم شده است) ، دوباره روشن می شود. اگر در عرض 30 ثانیه روشن نشود، یک زنگ هشدار صدا می کند،و برای محافظت از آن با نیتروژن پر خواهد شد.، که امن و قابل اعتماد است.
• مفاصل فرول دوگانه؛ جریان سنج شناور گاز، سرعت جریان تنظیم می شود 60-600ml/min
• گاز های موجود: N2، Ar، H2، CO و غیره

توجه: هنگام پر کردن گاز کاهش دهنده، دریچه های باز، دریچه های یک طرفه، سیستم های تصفیه گاز های خروجی و غیره باید تنظیم شوند.

مشخصات فنی

يادداشت هاي درخواست

• فشار لوله کوره باید کمتر از 0.02MPa باشد
• منبع گاز باید دریچه کاهش فشار را مجهز کند
• قبل از پر کردن گازهای کاهش مانند H2، باید پمپ هوا از لوله
• هنگام پر کردن گاز از ورودی گاز در لوله، باید مطمئن شوید که شیر خروجی گاز باز است

مقایسه اندازه
