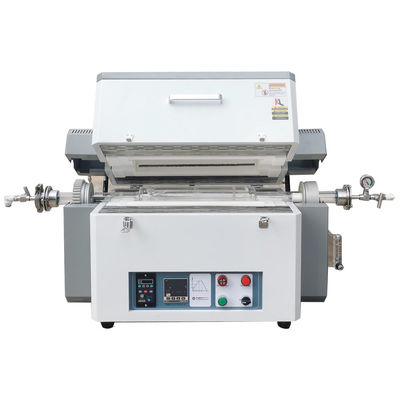

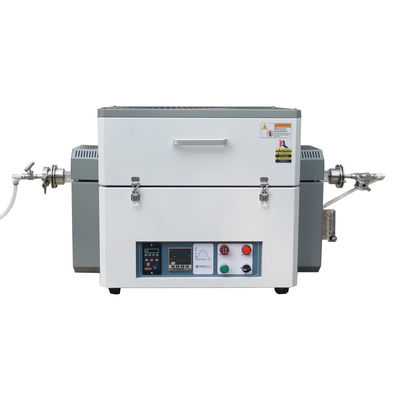

کوره لوله چرخشی آزمایشگاهی 1200 درجه سانتیگراد با فیلتر گاز و لوله کوارتز OD100mm

خلاصه ی محصول

PTR D100/400/12 یک ناحیه گرمایش واحد است، کوره لوله چرخشی 1200 درجه سانتیگراد برای آزمایشگاه،به ویژه مناسب برای فرایندهای پردازش حرارتی مواد ذرات مانند کالسیناسیون که در آن به طور مداوم در دمای بالا تحت خلاء یا حفاظت از اتمسفر جریان دارد، پوشش فیلم خلاء، آزمایشات CVD و آزمایش اجزای فیزیکی برای آماده سازی زمین های نادر، روشنایی الکترونیکی، گرم کردن کریستال، سرامیک های بیولوژیکی، سرامیک های الکترونیکی، آلیاژ ویژه،مواد مغناطیسی، صب دقیق و درمان گرما فلز..

ویژگی های اصلی

• Tmax 1200°C
• واحد گرمایش منطقه، تقسیم، کوره لوله چرخش
• ساخت لوله شیشه ای کوارتز شفاف با خالصیت بالا با 4 تیغه مخلوط کننده برای مخلوط مواد
• اتاق کوره تقسیم شده برای دسترسی سریع و آسان به لوله
• سرعت چرخش 0.1-10rpm/min
• Tmax سطح خلاء 10E-7 torr، سیستم واحد تامین گاز
• SS304 فلنج های مهر و موم سریع با دریچه سوزن و فشار سنج
• اتاق عایق فیبر با سیم های گرمایشی در همه طرف، دمای یکسانی را تضمین می کند
• ترموپول نوع N
• کنترلگر دما هوشمند PID با 32 بخش قابل برنامه ریزی
• گواهینامه CE

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• محافظت از گرم شدن بیش از حد کوره را خاموش می کند اگر دمای خارج از محدوده قابل قبول باشد (به راهنمای کنترل کننده مراجعه کنید) یا وقتی ترموپول شکسته یا نقص داشته باشد.
• حفاظت از وقفه برق بلافاصله پس از نقطه وقفه، زمانی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

جزئیات محصول

کوره لابراتوار لوله ای با سیستم فیلتر گاز 1200°C

• کوره لوله چرخشی آزمایشگاهی تک منطقه ای 1200 درجه سانتیگراد عمدتاً از شش بخش تشکیل شده است: بدن کوره ، لوله کوره ، لوازم جانبی مهر و موم فلنج ، سیستم تامین گاز ،سیستم کنترل دمای و سیستم فیلتر گاز
• پوسته فولادی بیرونی کوره با ترشح و فسفات، پوشش پودری محیط زیست در سطح، مقاومت در برابر خوردگی و اکسیداسیون، فن خنک کننده داخلی،دمای سطح Rt+45°C
• ظاهر زیبا، ISO، مطابقت CE

اتاق کوره لوله ای 1200 درجه سانتیگراد با لوله کوارتز

• کوره از دو مواد فیبر سرامیکی نیمه دایره ای ساخته شده است، که در خلاء فیلتر شده و به طور محکم در یک قطعه متصل شده است. سیم مقاومت آلیاژ HRE با دمای تا 1200 درجه سانتیگراد
• طول منطقه گرمایش 400 میلی متر است و می تواند به لوله های کوارتز 40-80 میلی متر سازگار شود.
• لوله پردازش از لوله کوارتز شفاف با خالصیت بالا ساخته شده است ، با چهار تیغه مخلوط کننده تقارن ساخته شده است ، سرعت چرخش می تواند تنظیم شود.بخش حیاتی از منطقه گرمایش در داخل لوله کوره مجهز به پلاگین لوله سرامیکی است، که می تواند به طور موثر از فرار گرما جلوگیری کند و از دست دادن گرما را کاهش دهد.
• ترموکوپل نوع N در بالای اتاق کوره

فلنج باز شدن سريع، پشتيبان لوله کوره، نوزل گاز پگودا 1/4 "

• مجهز به لوازم جانبی فلانژ SS304 با باز شدن سریع برای بارگذاری و تخلیه سریع مواد، با حلقه های مهر و موم لاستیک فلورین مقاوم در برابر دما
• ورودی و خروجی هوا از نوزل هوا G1 / 4 اینچی استفاده می کند که می تواند به یک لوله PTFE با قطر بیرونی 8 میلی متر متصل شود.
• مجهز به براکت فلنج قابل تنظیم برای اطمینان از عملکرد امن و پایدار لوله کوره

مجموعه ی فردی از دستگاه های تامین گاز

• کوره های لوله ای آزمایشگاهی 1200C-1700C همه با یک دستگاه تامین گاز تک کانال مجهز هستند
• مفاصل فرول دوگانه؛ جریان سنج شناور گاز، سرعت جریان تنظیم می شود 60-600ml/min
• گازهای موجود: N2، Ar، H2، CO و غیره

توجه: هنگام پر کردن گاز کاهش دهنده، باید دریچه های باز، دریچه های یک طرفه، سیستم های تصفیه گازهای خروجی و غیره پیکربندی شوند.

پانل کنترل برای کوره لوله ای چرخان آزمایشگاهی 1200 درجه سانتیگراد

• طراحی یکپارچه با کنترلگر دمایی، آمپرمتر، ولتمتر، دکمه های عملکرد در پانل
• کنترلگر دمای هوشمند PID با برنامه های ۳۲ بخش، دقت ±۱°C
• قطع برق، بیش از حد درجه حرارت، شکستن ترموپول و حفاظت از سوختگی
• عملکرد تنظیم خود دمای
• با رابط ارتباطی 485 (اختیاری)

برنامه های گرمایش، مسکن و خنک سازی برای کوره لوله ای چرخشی آزمایشگاهی 1200 درجه سانتیگراد

• 32 بخش قابل برنامه ریزی، سرعت گرمایش 1-20C / دقیقه به طور آزاد تنظیم می شود
• عایق گرمایی خوب، خنک کننده طبیعی، خنک کننده ملایم
• صفحه نمایش لمسی 7 اینچ اختیاری است، برنامه های گرمایش می تواند به موقع نشان داده می شود، و دانلود

Tمشخصات فنی

يادداشت هاي درخواست

• فشار لوله پردازش باید کمتر از 0.02MPa باشد
• منبع گاز باید دریچه کاهش فشار را مجهز کند
• قبل از پر کردن گازهای کاهش مانند H2، باید پمپ هوا از لوله

مقایسه اندازه
