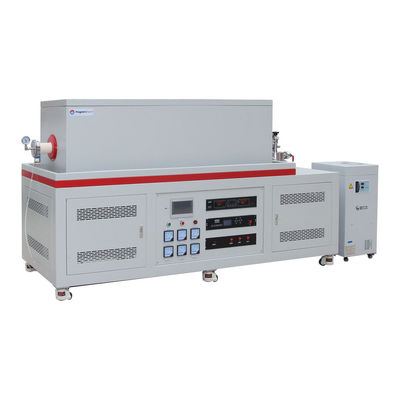

کوره لوله خلاء 3 منطقه ای 1700C CVD با مخلوط کننده گاز MFC و واحد پمپ مولکولی

خلاصه ی محصول

PT D80/1500/17/3 یک کوره لوله با خلاء بالا با درجه حرارت بالا و سه منطقه CVD است. لوله آلومینیوم OD80mm، طول گرمایش 1500mm. مجهز به پمپ مولکولی با سطح خلاء تا 10-5torr،3-کانال MFC مخلوط کردن گاز با کنترل دقیق.304SS فلنج های خنک کننده آب با دریچه های سوزن و اندازه گیری، ورودی های متعدد هوا و خروجی برای گاز های مختلف.این سیستم سیستم کنترل درجه حرارت PID Yudian مبتنی بر میکروپروسسر را با دقت کنترل درجه حرارت +/- °C اتخاذ می کند، میله های MoSi2 گرم می شوند، دمای حداکثر می تواند به 1700 °C (1500 °C در خلاء بالا) برسد.پوشش فیلم نازک خلاء، آزمایشات بیماری قلبی و غیره

ویژگی های اصلی

• Tmax 1700°C
• 3 منطقه گرمایش خلاء بالا، کوره لوله CVD
• ساختار فولادی دوگانه، حداقل از دست دادن گرما
• واحد پمپ مولکولی، حداکثر سطح خلاء تا 10-5 torr
• مخلوط کننده گاز کنترل شده MFC سه کانال
• اتاق عایق فیبر با عناصر گرمایشی MoSi2 برای حداکثر ثبات دمایی و یکسانی
• فلانژ های آب خنک کننده 304SS
• کنترل کننده PID دیجیتال با 30 بخش قابل برنامه ریزی با دقت +/-1°C
• ترموپول نوع B
• ISO، CE

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• محافظت از گرم شدن بیش از حد کوره را خاموش می کند اگر دمای خارج از محدوده قابل قبول باشد (به راهنمای کنترل کننده مراجعه کنید) یا وقتی ترموپول شکسته یا نقص داشته باشد.
• حفاظت از وقفه برق بلافاصله پس از نقطه وقفه، زمانی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

جزئیات محصول

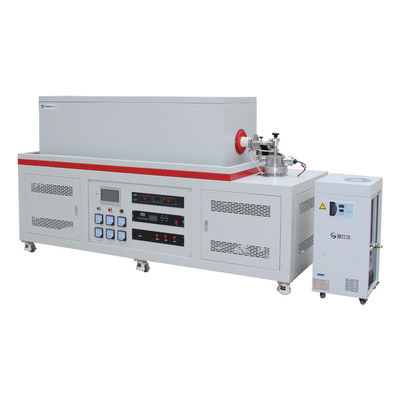

کوره لوله خلاء ۳ منطقه ای CVD 1700°C با مخلوط کننده گاز MFC و دستگاه خنک کننده آب

• PT D80/1500/17 عمدتا از هفت بخش تشکیل شده است: بدن کوره، لوله کوره، لوازم جانبی مهر و موم فلنج، سیستم تامین گاز، سیستم خنک کننده آب،سیستم پمپاژ خلاء و سیستم کنترل دمای
• پوسته فولادی بیرونی کوره با ترشح و فسفات، پوشش پودری محیط زیست در سطح، مقاومت در برابر خوردگی و اکسیداسیون، فن خنک کننده داخلی،دمای سطح Rt+45°C
• ظاهر زیبا، ISO، مطابقت CE

پروفایل اتاق برای کوره لوله خلاء بالا 1700°C CVD 3 منطقه

• عایق سرامیکی آلومینیوم بالا، حکاکی CNC، اتصال محکم دیوارهای اتاق، گرم کننده MoSi2 نوع U، مقاومت در برابر دمای تا 1800C
• طول گرمایش 600mm، مناسب برای قطر لوله آلومینیوم 60mm. لوله پردازش آلومینیوم بالا، مقاومت در برابر دمای تا 1700°C،بخش حیاتی از منطقه گرمایش در داخل لوله کوره مجهز به پلاگین لوله سرامیکی است، که می تواند به طور موثر از فرار گرما جلوگیری کند و از دست دادن گرما را کاهش دهد
• ترموپول نوع B

فلانج خنک کننده آب، 1/4 "نوزل گاز پگودا، واحد پمپ خلاء مولکولی

• مجهز به مجموعه فلنج های خنک کننده آب SS304 که با حلقه های مهر و موم لاستیکی فلورین مقاوم در برابر دماهای بالا بسته شده اند
• ورودی هوا و خروجی اتخاذ G1 / 4 اینچ پگودا نوزل هوا که می تواند به یک لوله PTFE با قطر بیرونی 8mm متصل
• واحد پمپ مولکولی متصل با KF25، اطمینان حاصل کنید که سطح خلاء به 10 * 5mbar رسیدن

برنامه های گرمایش برای 1700 درجه CVD HIGH TEMP 3 زون

• 30 بخش قابل برنامه ریزی، سرعت گرمایش 1-10C / دقیقه به طور آزاد تنظیم
• عایق گرمایی خوب، خنک کننده طبیعی، خنک کننده ملایم
• صفحه نمایش لمسی 7 اینچ اختیاری است، برنامه های گرمایش می تواند به موقع نشان داده می شود، و دانلود

Tمشخصات فنی

يادداشت هاي درخواست

• فشار لوله پردازش باید کمتر از 0.02MPa باشد
• منبع گاز باید دریچه کاهش فشار را مجهز کند
• قبل از پر کردن گازهای کاهش مانند H2، باید پمپ هوا از لوله
• هنگام پر کردن گاز از ورودی گاز در لوله، باید مطمئن شوید که شیر خروجی گاز باز است

مقایسه اندازه
