کوره لوله چرخشی گازی کلر 1600 درجه سانتیگراد با لوله SiC OD170mm دوباره کریستالیزه شده

خلاصه ی محصول

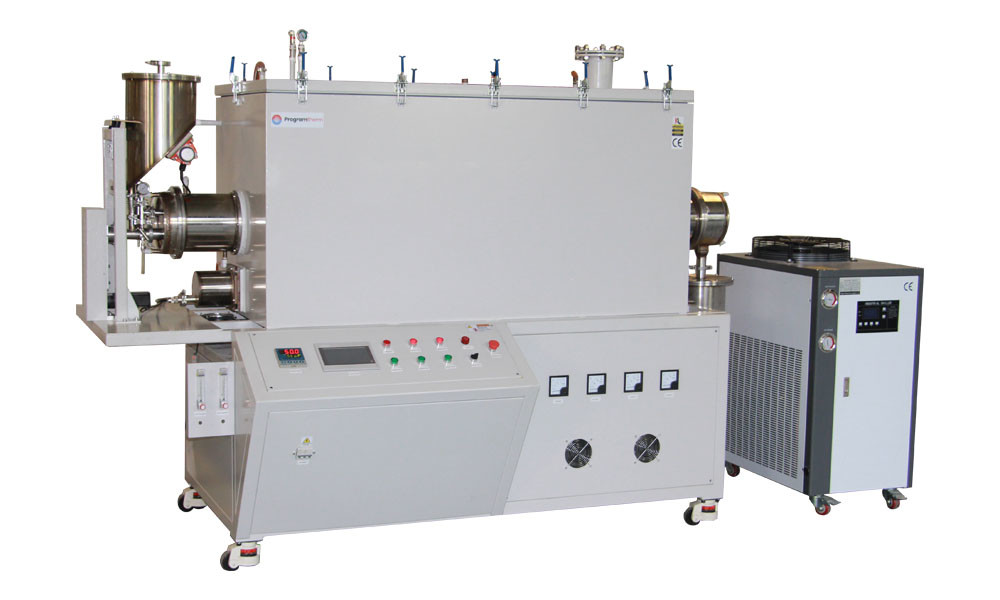

PTR D170/900/17 یک کوره لوله چرخشی با قطر بزرگ OD170mm با مقیاس بزرگ کلور است که دارای گواهینامه CE است.بدن کوره طراحی شده در یک پوسته دو لایه بسته کوره با یک سیستم کار فشار مثبت میکرو برای عملیات ایمنی تحت کلور. مجهز به یک فلنج مهر و موم خنک کننده آب خلاء کامل است. لوله کوره یک لوله کربید سیلیکون دوباره کریستالیزه شده با مقاومت در برابر دمای تا 1600 ° C، حجم بارگذاری لوله 10L،سرعت چرخش 1-10rmp، تولید 4L / ساعت است. کوره لوله ای مجهز به یک جعبه تغذیه، یک جعبه تخلیه، ورودی و خروجی گاز و یک سیستم چرخش و شیب است.طول منطقه گرمایش واحد 900mm و به طور مستقل توسط یک صفحه نمایش لمسی 7 "PLC کنترل کنترل می شوداین نوع کوره ایده آل برای پردازش مواد پودری تحت کلور است.

ویژگی های اصلی

• Tmax 1600°C
• کوره لوله ای با اتمسفر کلر
• لوله کربید سیلیکون OD170mm با مقاومت دمایی تا 1600 درجه سانتیگراد
• پوسته فشار دو لایه ای با سیستم خنک کننده آب
• اتاق عایق فیبر درجه 1800# با عناصر گرمایشی میله های MoSi2
• سرعت تغذیه پیچ قابل تنظیم:5-20rpm/min،سرعت چرخش لوله: 1-10rpm/min قابل تنظیم
• ورودی و خروجی گاز چندگانه
• مجموعه فلنج خنک کننده آب SS304
• صفحه نمایش لمسی 7 اینچی کنترل شده توسط PLC با 30 بخش قابل برنامه ریزی
• ترموپول نوع B
• CE

اقدامات ایمنی

• آمپر متر و دو ولت متر برای نظارت آسان و عیب یابی.
• محافظت از گرم شدن بیش از حد کوره را خاموش می کند اگر دمای خارج از محدوده قابل قبول باشد (به راهنمای کنترل کننده مراجعه کنید) یا وقتی ترموپول شکسته یا نقص داشته باشد.
• حفاظت از وقفه برق بلافاصله پس از نقطه وقفه، زمانی که قدرت دوباره ایجاد می شود، عملیات کوره را از سر می گیرد.
• کنترل PID مبتنی بر میکروپروسسر، فرآیند حرارتی بهینه را با حداقل تجاوز فراهم می کند

جزئیات محصول

کوره لوله چرخشی گاز کلر 1600 درجه سانتیگراد

• PTR D170/900/17 عمدتاً از دو لایه ای از پوسته فشرده شده ضد هوا، اتاق فیبر سرامیکی، یک لوله چرخشی SiC دوباره کریستالیزه شده، مجموعه فلنج های مهر و موم، سیستم شارژ و تخلیه مواد،سیستم تامین گاز، سیستم بلند کردن، سیستم چرخش، سیستم خنک کننده آب، سیستم فیلتر گازهای خروجی کلر و سیستم کنترل PLC.
• دو لایه پوسته با سیستم خنک کننده آب اطمینان حاصل شود دمای سطح Rt + 45 °C
• پوسته فولادی تحت فشار مانع فرار گاز کلر از لوله پردازش می شود

سیستم کنترل PLC

• سرعت مواد تغذیه، سرعت چرخش، زاویه شیب و دیگر توابع در پنل کنترل PLC، کنترل دقیق و آسان ادغام شده است
• سرعت تغذیه پیچ قابل تنظیم:5-20rpm/min،سرعت چرخش لوله: 1-10rpm/min قابل تنظیم

طراحی جعبه تغذیه و تخلیه و فلنج های خنک کننده آب

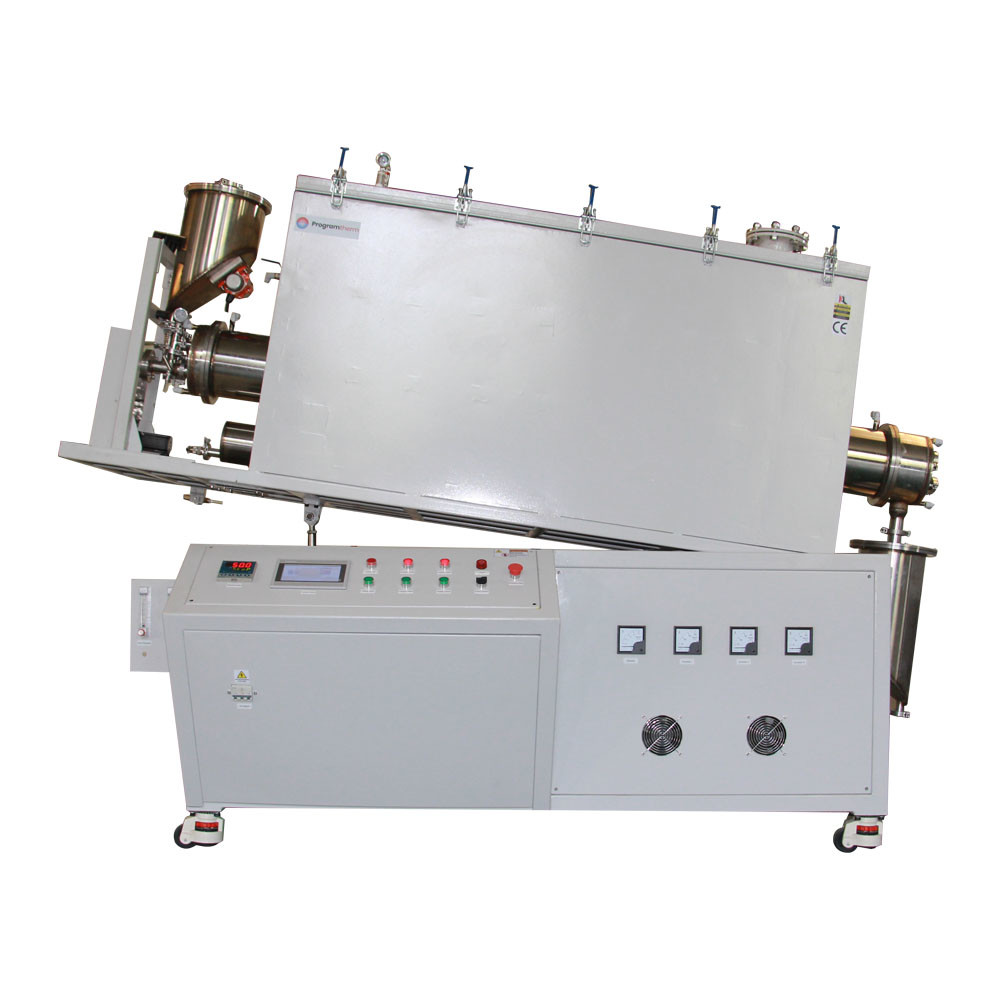

• هر دو جعبه تغذیه و تخلیه با فلنج بسته شده و مجهز به دستگاه لرزش برای پر کردن خودکار مواد هستند.خروجی مواد می تواند توسط یک تغذیه پیچ و زاویه شیب بدن کوره تنظیم شود
• لوله کربید سیلیکون OD170mm با مقاومت در برابر دمای تا 1600 درجه سانتیگراد و پوسته فولادی تحت فشار جلوگیری از فرار گاز کلر از لوله پردازش
• گاز دم کلر از خروجی هوا به جعبه مهر و موم شده تصفیه گاز تخلیه می شود. پس از فیلتر شدن، می تواند در فضای باز تخلیه شود.

وضعیت عملکرد داخلی لوله های کوره چرخشی کلر

• گرم کننده MoSi2 نوع U، مقاومت در برابر دمای تا 1700C
• یک پنجره مشاهده شفاف کوارتز در پایان تخلیه لوله کوره رزرو شده است، شرایط عملیاتی داخلی می تواند در زمان واقعی مشاهده شود
• OD40mm لوله آلومینیوم با طول 500mm وارد لوله برای جذب بخشی از گاز های خوردنی یا مضر در لوله و تخلیه آنها را به خارج

Tمشخصات فنی

يادداشت هاي درخواست

• فشار لوله پردازش باید کمتر از 0.02MPa باشد
• منبع گاز باید دریچه کاهش فشار را مجهز کند
• قبل از پر کردن گازهای کاهش مانند H2، باید پمپ هوا از لوله

مقایسه اندازه
